Pad de amortiguación de estrada

Escenarios de aplicación

1. Baixo durmientes ferroviarios, amortizando a forza de impacto da operación do tren

2. Camas de lastre de liñas de metro e ferrocarril lixeiro, reducindo a transmisión de vibracións

3. Sistemas de vía ferroviaria de alta velocidade, aumentando a durabilidade das estruturas de pista

4. Proxectos de renovación e mantemento de pistas, mellorando a elasticidade e a estabilidade das camas de lastre

Descrición do produto

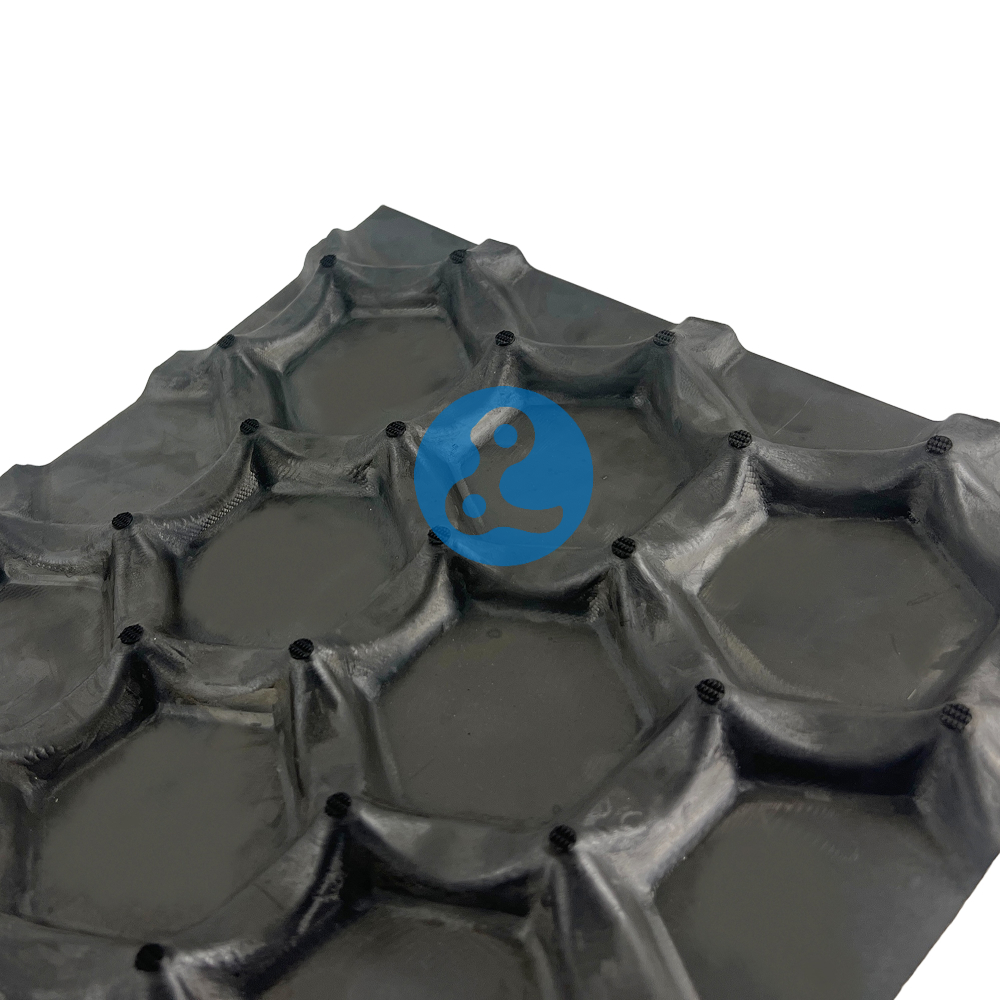

Vibración hexagonal regular almofada de amortecemento biónico ｜ 20-22 mm de grosor ｜ 8-12db Redución de ruído de alta eficiencia ｜ 30% Redución de material estrutural ｜ Ultra-elevado rendemento de custo

Función do produto

Mellora da eficiencia da estrutura biónica:

- A estrutura regular de panal hexagonal dispersa con precisión as ondas de choque, aumentando un 40% na eficiencia de conversión de enerxía de vibración nun 40%

- Consegue unha redución de ruído de 8-12dB cun grosor de 20-22 mm, rompendo o límite de rendemento dos materiais delgados de vibración de vibracións

Redución lixeira e de custos:

- A estrutura de malla reduce o uso do material nun 30% mantendo a forza de carga equivalente (≥12MPA)

- Reduce o custo da área unitaria nun 35%, optimizando significativamente os orzamentos de enxeñería

Amortecemento de vibracións de banda ancha:

- Características de rixidez non lineais abarcan a banda de frecuencia de vibración principal de 50-500Hz, suprimindo os picos de resonancia dos equipos

Adaptación de enxeñaría conveniente:

- As follas moldeadas soportan as bases de equipos de forma especial que coinciden con forma especial

Índice de rendemento

Forma estrutural: deseño integrado de malla biónica hexagonal regular

Grosor estándar: 20 mm/22 mm (tolerancia ± 0,5 mm)

Vibracións Desempeño de amortecemento: perda de inserción de 8-12dB (por estándar de proba ISO 10846)

Forza mecánica: capacidade de rodamento vertical ≥25kn/㎡, rixidez estática 8-12kn/mm

Eficiencia material: 30%+ redución de peso en comparación coas estruturas sólidas baixo o mesmo rendemento

Rango de temperatura: servizo a longo prazo a -40 ℃ ~ 80℃

Vida de servizo: ≥15 anos (5 millóns de ciclos de carga dinámica)

Área de aplicación

Transito ferroviario: reconstrución de almofadas durmidas do túnel de metro, substitución de rodamentos de vibracións de vibracións de viaduto

Máquina industrial: illamento de vibracións para cimentacións de máquinas de estampación, almofadas reducindo o ruído para compresores de aire

Building Vibration Drampeing: Plores flotantes en laboratorios de instrumentos de precisión, capas de illamento de son nos eixes do ascensor

Instalacións enerxéticas: Xerador Set Pedestal, amortecemento de vibracións para soportes de gasoductos

Proxectos de reconstrución: Vibración de amortecemento da actualización dos equipos existentes (pódese poñer directamente na fundación orixinal)
